MERANIE FREKVENČNÝCH CHARAKTERISTÍK DVOJBRÁN

TEÓRIA:  Charakteristiky a parametre štvorpólov (dvojbránov) - definície, amplitúdová a fázová frekvenčná charakteristika, RC článok (filter), integračný a derivačný článok, generátor, osciloskop, obvodový analyzátor.

ÚLOHY:

1. Zapojte rezistor a kondenzátor ako integrátor, ktorého vstupnú bránu pripojte na generátor harmonického signálu. Priebeh napätia na výstupnej i vstupnej bráne sledujte osciloskopom. Frekvenciu budiaceho signálu meňte s vhodným (logaritmickým) krokom, napr. 50-100-200-500-1k-2k-5k-10k Hz. Pri každej nastavenej frekvencii zaznamenajte amplitúdu vstupného a výstupného signálu i fázový posun medzi vstupným a výstupným signálom (pomôžte si funkciami measure a cursors). Podľa nameraných a prepočítaných hodnôt zostrojte amplitúdovú a fázovú frekvenčnú charakteristiku testovaného štvorpólu. Určte medznú frekvenciu z nameranej charakteristiky a výpočtom podľa menovitých hodnôt súčiastok. Zhodujú sa tieto frekvencie? Čo môže spôsobovať rozdiel?


 Integračný RC článok


Derivačný RC článok

2. Zopakujte úlohu 1 pre derivátor.

3. Spustite program „stvorpoly.exe“ a oboznámte sa s automatickým meračom frekvenčných charakteristík. Zoznámte sa s použitým princípom merania podľa informácií v programe. Pripojte (ľubovoľnú) testovanú dvojbránu k meracej karte podľa diagramu v programe. Zmerajte frekvenčné charakteristiky v akustickom frekvenčnom pásme bez kalibrácie a výsledky uložte. Premostite testovaný štvorpól, vykonajte a uložte kalibráciu a zmerajte frekvenčné charakteristiky ešte raz s kalibrovaným meračom. Ako sa líšia namerané charakteristiky bez kalibrácie a s kalibráciou? Čo spôsobuje tieto rozdiely?

4. Pripojte vstup jedného ľubovoľného štvorpólu na generátor signálu, výstup štvorpólu pripojte na 1 kanál osciloskopu. Výstup „SYNC“ generátora zapojte na kanál 2 osciloskopu a nastavte synchronizáciu osciloskopu od kanálu 2. Generátor nastavte tak, aby generoval harmonický priebeh, stlačením tlačidla „Sweep“ zapnite rozmietanie. Tu nastavte spôsob zmeny frekvencie na logaritmický „LOG“ , počiatočnú a konečnú frekvenciu „START“ a „STOP“ nastavte tak, aby ste pokryli akustické frekvenčné pásmo. Nastavte čas rozmietania „Sweep time“ na 500 ms. Generátor teraz bude generovať harmonický priebeh, ktorého frekvenciu bude automaticky plynule meniť v rozsahu nastavených hraníc. Časovú základňu osciloskopu nastavte na 50 ms/dielik a upravte nastavenie vertikálnej časti osciloskopu tak, aby ste videli súčasne oba signály a aby sa navzájom prekrývali. Na obrazovke by ste mali vidieť harmonický priebeh, ktorého frekvencia a amplitúda sa v čase mení. Na generátore stlačte tlačidlo „Marker“. Tylo obdĺžnikového priebehu teraz funguje ako značka, ktorá v priebehu na kanáli 1 ukazuje frekvenciu, pričom táto súhlasí s nastavením „Marker Freq“ na generátore. Meňte postupne frekvenciu značky s vhodným logaritmickým krokom (napr. ako v úlohe 1) a pomocou kurzorov odčítajte amplitúdu priebehu na osciloskope v mieste, kde ukazuje značka. Z nameraných hodnôt zostrojte amplitúdovú frekvenčnú charakteristiku a výsledok porovnajte s charakteristikami získanými niektorou z predošlých metód.

5. Na meranie amplitúdovo frekvenčnej a fázovo frekvenčnej charakteristiky je možné využiť aj zabudovanú funkciu osciloskopu EDUX1052G. Výstup zabudovaného generátora osciloskopu zapojte na vstup ľubovoľného štvorpólu. Kanál 1 osciloskopu rovnako zapojte na vstup tohto štvorpólu a kanál 2 na výstup štvorpólu. Následne si v osciloskope zapnite funkciu Frequency Response Analysis (Analyse > Features > Frequency Response Analysis). V podmenu Setup si môžete nastaviť začiatočnú frekvenciu, koncovú frekvenciu, amplitúdu generovaného harmonického signálu, výstupnú impedanciu a počet bodov, ktoré sa odmerajú. V tomto podmenu sa Vám zobrazí aj schéma zapojenia. Po nastavení merania sa môžete vrátiť z podmenu Setup a spustiť analýzu tlačidlom Run Analysis. Osciloskop začne automaticky merať amplitúdovo frekvenčnú a fázovo frekvenčnú charakteristiku štvorpólu. Po vykonaní merania sa Vám na osciloskope vykreslia namerané charakteristiky. Túto charakteristiku si uložte a porovnajte s predchádzajúcimi charakteristikami.

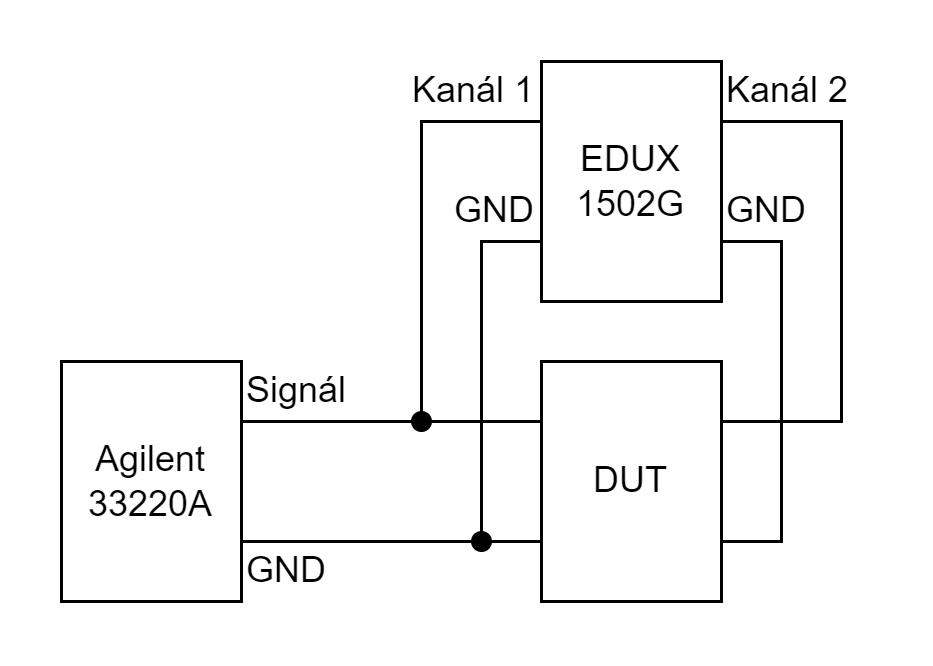

Schéma pre 1. a 2. Úlohu

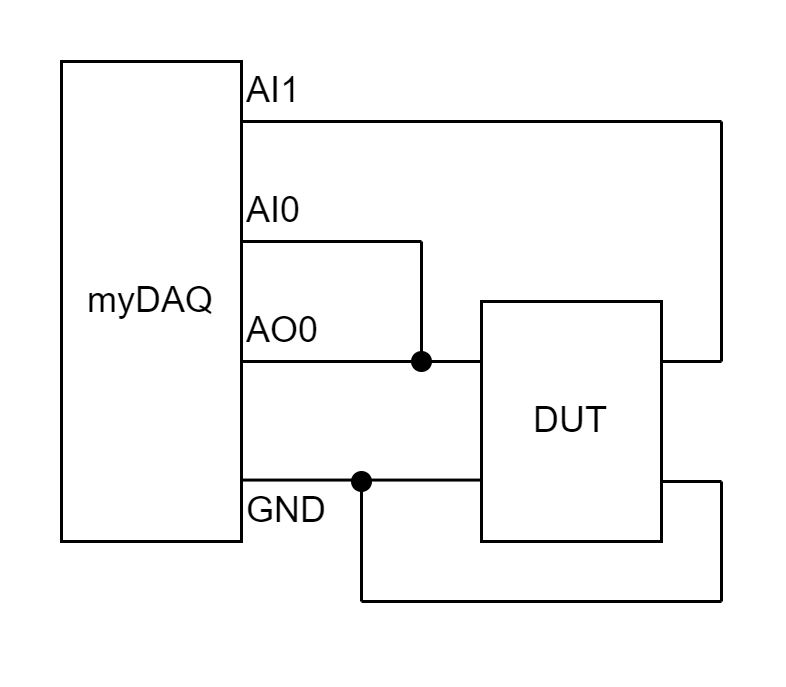

Schéma pre 3. Úlohu

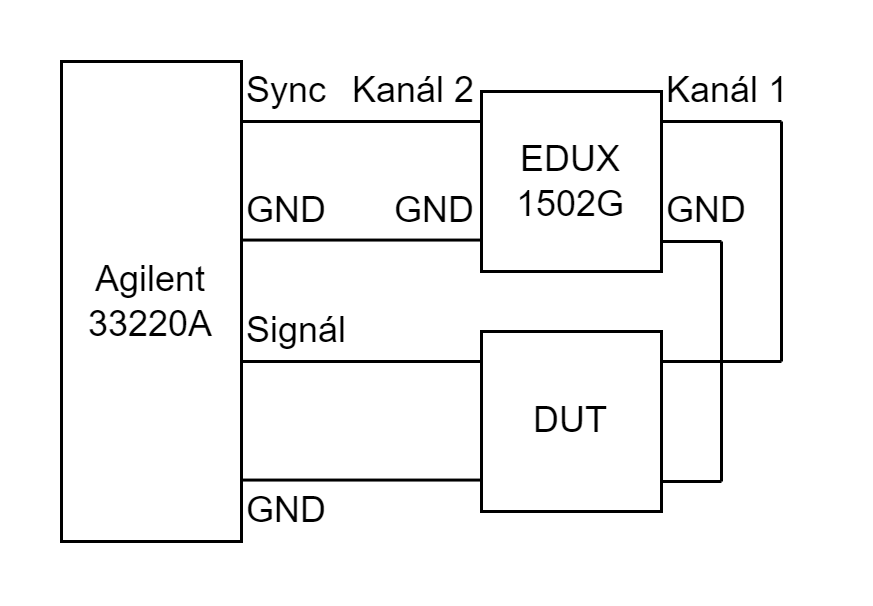

Schéma pre 4. Úlohu

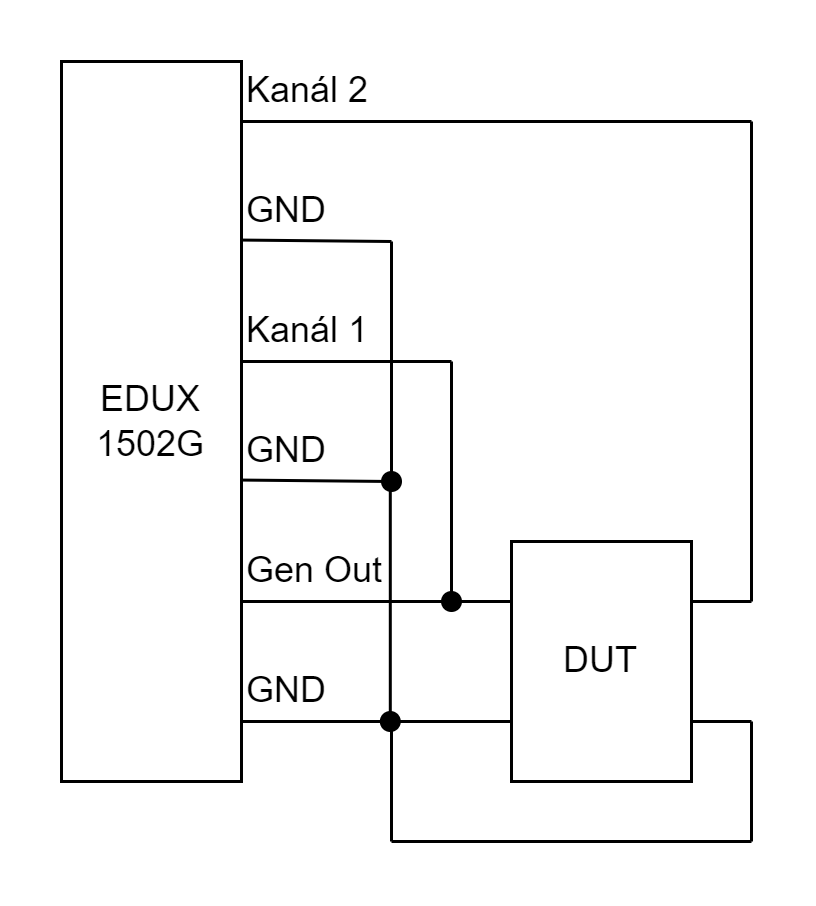

Schéma pre 5. Úlohu


Prístroje
Osciloskop Keysight 1052G
Generátor Agilent33220A
