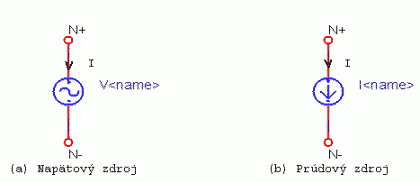

Obr. 3.6 Napäťový a prúdový zdroj
Nezávislé zdroje môžu byť časovo nezávisle a časovo závislé. Ako vidieť z Obr. 3.6 nezávislé zdroje môžu byť prúdové alebo napäťové.
| 3.3.1 Nezávislé napäťové zdroje | |
| 3.3.2 Nezávislý prúdový zdroj |
Označenie nezávislého napäťového zdroja je V a všeobecný tvar je
V<meno> <+ uzol> <- uzol> [[DC]
+ [určenie pre prechodovú analýzu
+ [PULSE] [SIN] [EXP] [PWL] [SFFM] [parametre zdroja]]
Ako vidieť z Obr. 3.6(a) <+ uzol> je kladný uzol a <- uzol> je záporný uzol. Prúd v kladnom zmysle tečie z (+) uzla cez napäťový zdroj do (-) uzla. Napäťové zdroje nemusia byť uzemnené. Pre DC, AC a pre hodnoty prechodovej analýzy (TRAN) je náhradná hodnota nulová. Môžu byť určené, žiadna, ktorákoľvek, alebo všetky hodnoty z DC, AC a prechodovej analýzy (TRAN). Hodnota fázy AC analýzy je daná v stupňoch.
V DC analýze je zdroj nastavený na hodnotu DC a v AC analýze na hodnotu AC. Ak v AC analýze chýba [hodnota fázy] náhradná hodnota je 0. Pre prechodovú analýzu môžeme definovať ľubovoľný časovo závislý zdroj. Ak je zdroj označený časovo závislou hodnotou, pre jednosmernú analýzu sa použije hodnota v čase t=0s. Existuje päť druhov nezávislých zdrojov: impulzový (PULSE), exponenciálny (EXP), sínusový (SIN), po častiach lineárny (PWL) a jednofrekvenčný, frekvenčne modulovaný (SFFM). Napäťové zdroje (okrem toho, že sa používajú na napájanie obvodu) sa môžu používať v PSpice ako "ampérmetre": zdroj nulového napätia sa vloží do vetvy, v ktorej chceme merať prúd. Keďže napäťový zdroj predstavuje skrat, nebude mať žiaden vplyv na správanie sa obvodu.
Označenie nezávislého prúdového zdroja je I a všeobecný tvar je
I<meno> <+ uzol> <- uzol> [[DC] + [určenie pre prechodovú analýzu] + [PULSE] [SIN] [EXP] [PWL] [SFFM] [parametre zdroja]] Poznámka: Prvý stĺpec s + (plus) označuje pokračovanie príkazu v PSpice. Po znamienku +, príkaz môže pokračovať v ľubovoľnom stĺpci. Ako vidieť z Obr. 3.6(b) <+ uzol> je kladný uzol a <- uzol> je záporný uzol. Prúd v kladnom zmysle tečie z (+) uzla cez prúdový zdroj do (-) uzla. Prúdové zdroje nemusia byť uzemnené. Parametre zdroja sú podobné ako pre nezávislý napäťový zdroj.
