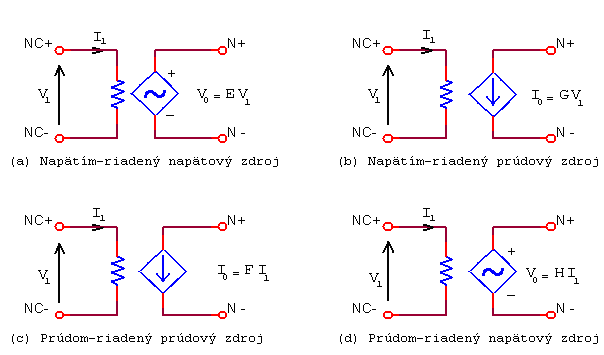

Na Obr. 3.7 sú zobrazené štyri typy závislých zdrojov
| 3.4.1 Napätím riadený napäťový zdroj | |
| 3.4.2 Napätím riadený prúdový zdroj | |
| 3.4.3 Prúdom riadený prúdový zdroj | |
| 3.4.4 Prúdom riadený napäťový zdroj |
Na Obr. 3.7(a) je napätím riadený napäťový zdroj označený symbolom E; jeho lineárny tvar je
E<meno> <+ uzol> <- uzol> <+ riadiaci uzol> <- riadiaci uzol> <napäťové zosilnenie>
<+ uzol> je kladný a <- uzol> je záporný výstupný uzol. <+ riadiaci uzol> je kladný a <- riadiaci uzol> je záporný uzol riadiacehonapätia.Nelineárny tvar je:
E<meno> <+ uzol> <- uzol> [POLY(<hodnota>)
+ <<+ riadiaci uzol> <- riadiaci uzol>> (dvoice)
+ <hodnota koeficientov polynómu>
Zdroj POLY je popísaný v časti "Polynomický zdroj". Počet riadiacich uzlov sa rovná dvojnásobku počtu rozmerov. Určitý uzol sa môže vyskytnúť viackrát a výstupné a riadiace uzly môžu byť zhodné.
Na Obr. 3.7(b) je napätím riadený prúdový zdroj označený symbolom G; jeho lineárny tvar je
G<meno> <+ uzol> <- uzol> <+ riadiaci uzol> <- riadiaci uzol> <strmosť>
<+ uzol> je kladný a <- uzol> je záporný výstupný uzol. <+ riadiaci uzol> je kladný a <- riadiaci uzol> je záporný uzol riadiaceho napätia.Nelineárny tvar je:
G<meno> <+ uzol> <- uzol> [POLY(<hodnota>)
+ <<+ riadiaci uzol> <- riadiaci uzol>> (dvoice)
+ <hodnota koeficientov polynómu> ];
Na Obr. 3.7(c) je prúdom riadený prúdový zdroj označený symbolom F; jeho lineárny tvar je
F<meno> <+ uzol> <- uzol>
+ <meno riadiaceho V prvku (VN)> <zosilnenie>
Uzly <+ uzol> a <- uzol> sú kladný a záporný uzol prúdového zdroja. <meno riadiaceho V prvku> je napäťový zdroj cez ktorý tečie riadiaci prúd. Riadiaci prúd tečie z (+) uzla V prvku cez napäťový zdroj do (-) uzla V prvku. Výstupný prúd je určený prúdom cez riadiaci napäťový zdroj. Napäťový zdroj, ktorý monitoruje riadiaci prúd musí byť nezávislým napäťovým zdrojom a môže mať nulovú alebo konečnú hodnotu. Prúd cez rezistor riadi zdroj a na monitorovanie riadiaceho prúdu by sme mohli pripojiť do série s rezistorom zdanlivý napäťový zdroj s hodnotou 0V.
Nelineárny tvar je:
F<meno> <+ uzol> <- uzol> [POLY(<hodnota>)
+ VN3, VN2, VN3 . . .
+ <hodnoty koeficientov polynómu>]
Zdroj
Na Obr. 3.7(d) je prúdom riadený napäťový zdroj označený symbolom H; jeho lineárny tvar je
H<meno> <+ uzol> <- uzol>
+ <meno riadiaceho V prvku (VN)> <prenosová impedancia>
Uzly <+ uzol> a <- uzol> sú kladný a záporný uzol napäťového zdroja. <meno riadiaceho V prvku> je napäťový zdroj cez ktorý tečie riadiaci prúd a jeho parametre sú podobné ako pre prúdom riadený prúdový zdroj.
Nelineárny tvar je:
H<meno> <+ uzol> <- uzol> [POLY(<hodnota>)
+ VN1, VN2, VN3 . . .
+ <hodnota koeficientov polynómu>]
